P10-RG

    显示屏基本功能
    1> 有多种字体和字形可供选择;
    2> 随时更改显示屏的内容
    3> 可以调节走字的方式和速度
    4> 可以多区域播放显示屏内容
    5> 可以显示时间,倒计时

1.1单元板参数

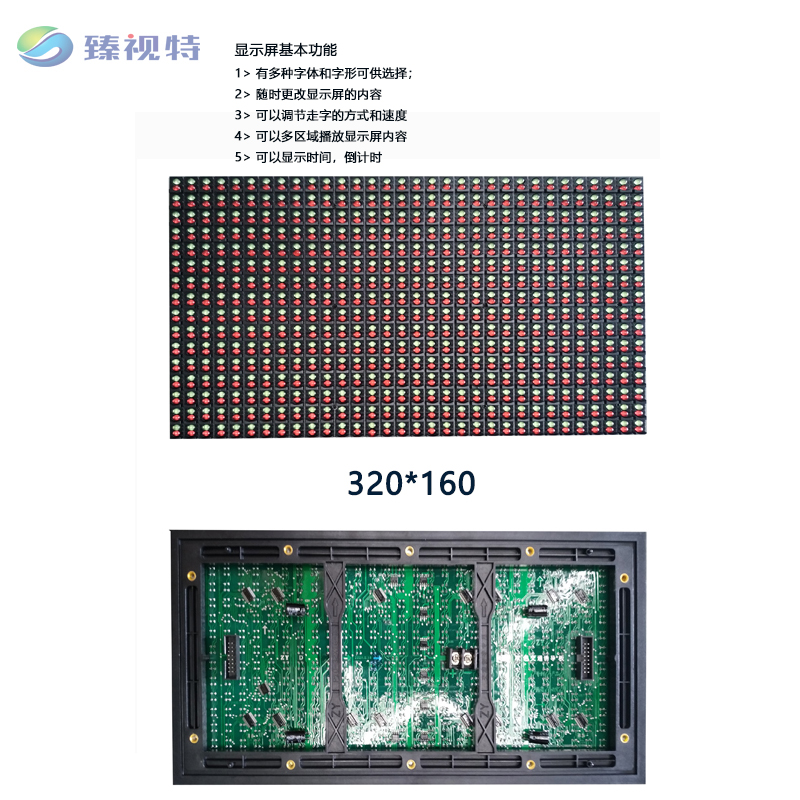

A:结构示意图



结构说明:采用546发光管,一个灯为一个像素点

颜色均匀性分析:采用台湾晶元芯片,亮度高,颜色均匀



1.2 像素点指标

序号

指  标(典型傎,具体与所选灯有关)

R()DIP

亮度,900mcd

G(绿)DIP

亮度,2500mcd

1.3技术参数指标



名   称

技术参数

1、像素管

像素管间距:10mm

像素管产地:国产

芯片:台湾光磊

基色:红色+绿色

物理密度:10000点/m2

2、模组、单元箱

物理模组行列数:宽32点×高16点

模组尺寸:宽0.320M×高0.160M

物理分辨率:512/模组

重量:约20kg/平米

3、显示屏整屏

可视距离:>2m

最佳视角:水平140度,垂直140度

环境温度:存贮 -25℃ ~ 85℃

工作温度:20℃ ~ +50℃

相对湿度:≤95%

屏体厚度:≤10cm

4、供电

工作电压: 220V±10%

平均功耗:80 W/ m2

最大功耗: ≤300 W/ m2

5、控制系统

控制主机:联想开天主机或同档次计算机以上

操作系统:WINDOWS 2000/XP

控制方式: 异步控制

6、主要技术参数

1)驱动器件:采用LED专用恒流驱动器件

2)驱动方式:恒流驱动

3)刷新频率:300Hz/s

4)帧频: 60Hz/S

5)灰度/颜色:可调

6)亮度:≥7000cd/m2

7)亮度调节方式:软件调节16级可调

8)平均无故障时间:≥10000小时

9)寿命:10万小时

10)IC:FM5020

11)平整度:任意相邻像素间≤0.5mm;模块拼接间隙<1mm ;

12)均匀性:像素光强、模块亮度均匀

13)开关电源负荷:5V/40A
