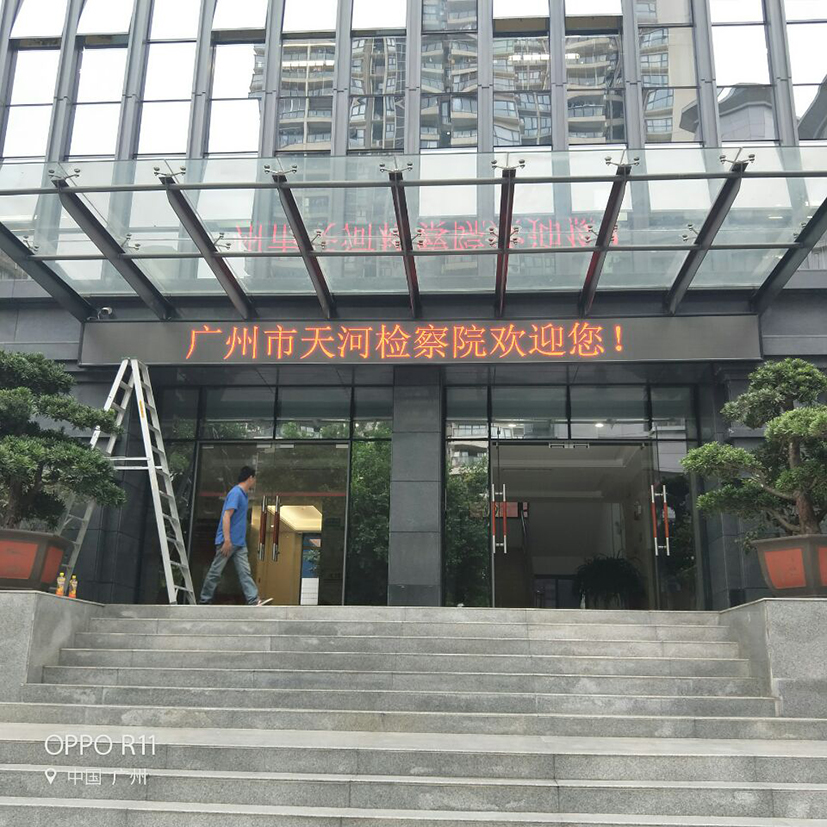

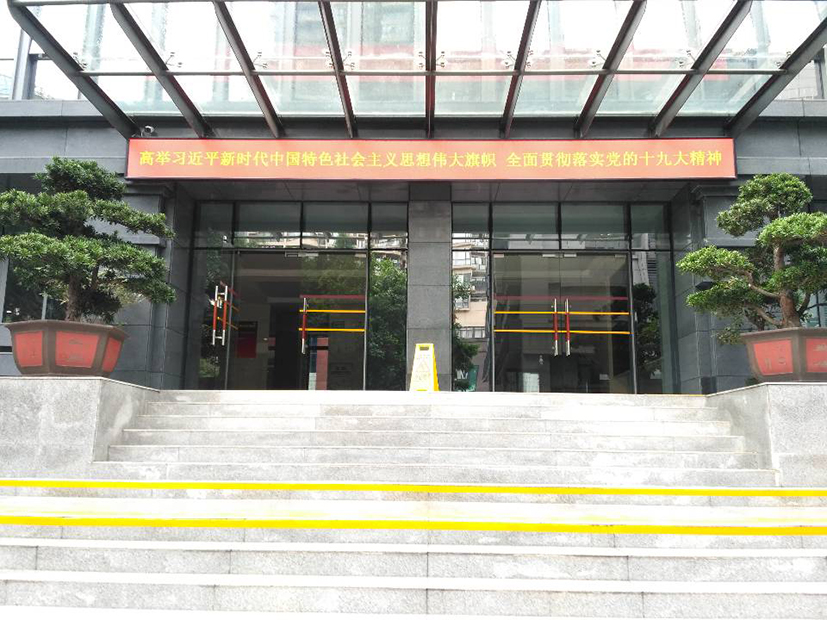

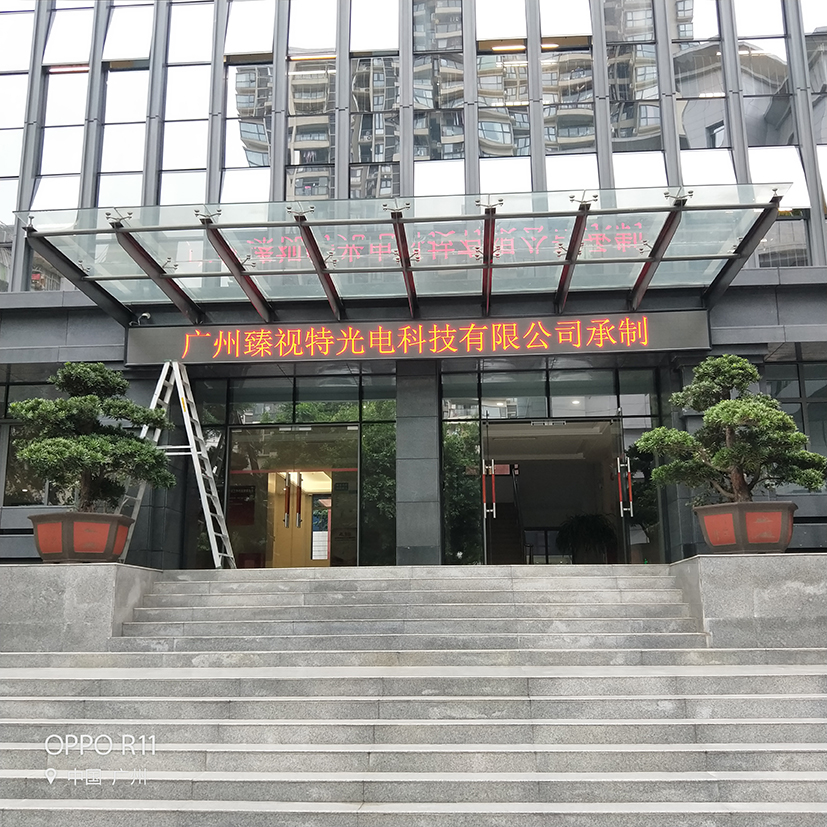

广州市天河人民检察户外P4全彩LED显示屏(第三期)



P4-8S户外表贴三合一技术参数OUTDOOR P4 SMD 3IN1 TECHNICAL PARAMETERS

模组

Unit Module

项目           Item

参数 Parameter

产品型号       Model Number

P4-8S

模组尺寸       Module size

256mm*128mm

物理点间距     Pixel pitch

4mm

物理密度       Pixels Density

62500/m2

发光点颜色     Pixel configuration

1R1G1B

LED封装      Package mode

SMD1921

模组分别率     Pixel resolution

64dots(W)*32dots(H)

模组最大功耗   Max Power

30W

模组厚度       Module thickness

16mm

驱动方式       Drive type

恒流驱动Constant drive

扫描方式       Scan mode

1/8扫描  1/8scan

接口方式       Port type

HUB75

白平衡亮度  Brightness of white balance

6500cd/m2

















LED屏机箱

Cabinet

箱体尺寸       Dimension

512mm*512mm

单体模组数   Monomer Module Number

8pcs

供电方式       Power supply

5V/40A*2 pcs

散热方式       Thermal discharge

fan 1pcs

箱体分辨率     Pixel per cabinet

128*128

最佳视距       Best viewing distance

4M50M

最佳视角       Best viewing angle

160°(W) 120°(H)

环境温度       Temperature

存贮storage:-35℃~+85

工作working:-20℃~+50

相对湿度       Relative humidity

10%-95%

屏体厚度       Thickness

65mm





供电

Power

工作电压       Working voltage

AC110V220V±10%

平均功耗   Average Power consumption

<360W/

最大功耗      Max.Power consumption

<900W/

电流           Current

<20mA(single LED)

控制系统

Control system

控制主机       CPU

Pentium4 or above P4或以上

操作系统       Operation system

XP/WIN7

控制方式       Control method

同步控制Synchronization

主要技术参数

 Main technical

  parameter

驱动器件       Driving device

Constant drive IC 恒流驱动

刷新频率       Refresh frequency

>1920HZ

灰度/颜色      Grey scale/colors

16384,可显示16.7M颜色

16384gray level/16.7M colors

平均无故障时间 MTBF

>9000hours

电源开关       Power switch

自动开关Automatic switch

显示模式       Display Mode

800*600/1024*768
