LED显示屏维修知识汇总大全
一．LED显示屏的分类
|
分类方式 |
品 种 |
说 明 |
|
使用环境 |
室内LED显示屏 |
室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。 |
|
室外LED显示屏 |
室外LED显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。 | |
|
显示颜色 |
单基色LED显示屏 |
单基色LED显示屏由一种颜色的LED灯组成，仅可显示单一颜色，如红色、绿色、橙色等。 |
|
双基色LED显示屏 |
双基色LED显示屏由红色和绿色LED灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。 | |
|
全彩色LED显示屏 |
全彩色LED显示屏由红色、绿色和蓝色LED灯组成，可显示白平衡和16,777,216种颜色。 | |
|
显示功能 |
图文LED显示屏 (异步屏) |
图文LED显示屏可显示文字文本、图形图片等信息内容。可联网脱机显示。 |
|
视频LED显示屏 (同步屏) |
视频LED显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。 |
二．LED显示屏的基本构成

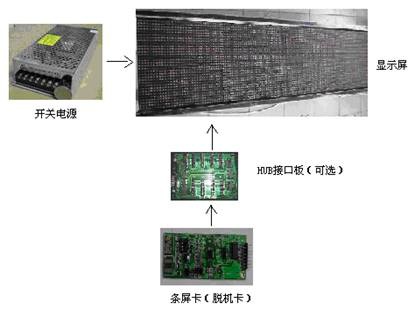

1、异步屏：
一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
2、同步屏：
同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。
三．LED显示屏涉及的名词概念

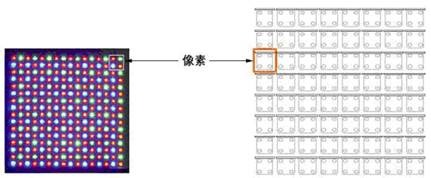

1、像素：
是LED显示屏的最小成像单元。俗称“点”或“像素点”。
上图所示由2红2绿组成1个显示像素点
2、显示模块：
由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素

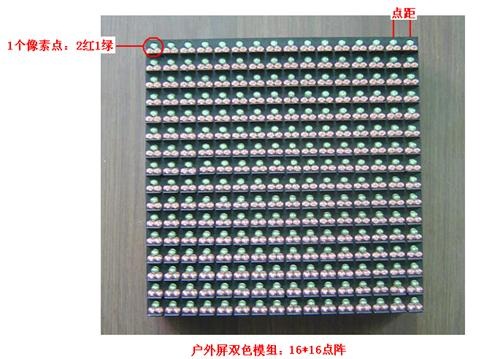

· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点
3、显示模组：
由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16
（64列16行、由16个模块组成）等。下图是一个64x16的单元板：
室内屏单元板正面 室内屏单元板背面
· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种

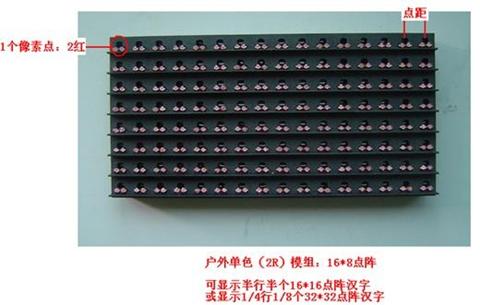

上图为16x8(2红)的室外屏模组。加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。模块的前面灌有显示屏专用的防水胶。
室外屏模块正面
室外屏模组背面 室外屏模组背面
（显示板和驱动板为分离结构） （显示板和驱动板为整体结构）
大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成
4、LED显示屏屏体：
将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。
室内屏：显示单元板+控制卡+电源+铝型框架
室外屏：显示模组+控制卡+电源+铝型框架
全彩屏：显示箱体+控制系统+计算机+通讯网络+架体等组成

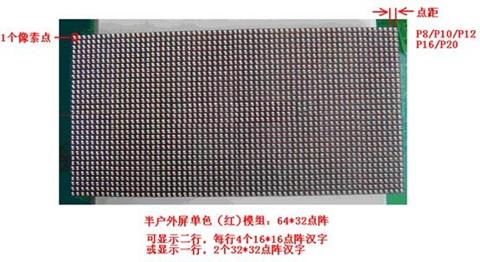

5、点距：
就是2个像素点之间的距离。主要是取决于观看者的距离。通常点距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm为单位。室外屏观看距离一般在30米内，采用不大于P16（16mm）的模组。点距越密，显示出来的字笔画越细腻，单位面积像素点越多，显示屏成本越贵。
6、扫描方式：
通常对于室外屏模组还有一个扫描方式的问题。
扫描方式决定了模组之间连接的形式，扫描方式有1/16、1/8、1/4、1/2、静态这几种。因为LED显示屏是逐行刷新显示的，扫描方式也就决定了显示刷新的方式，如1/16就是每次刷新1行，16行为一个扫描周期，需ABCD四个信号控制；1/8就是每次刷新1行，8行为一个扫描周期，需ABC三个信号控制；其它依次类推。如果采用相同的LED灯，1/16扫的亮度要比1/8低，静态（1/1）的亮度是最高的。户内的屏一般采用1/16扫，户外和半户外的一般采用1/16或者1/8。对于放置在屏经常受到猛烈阳光照射的环境，就最好用1/4扫描。
|
扫描方式 |
走线描述 |
图示 |
|
1/16（十六分之一）扫描 |
16.0：直行走线，一路数据带16行。 |
|
|
1/8（八分之一）扫描 |
8.0：直行走线，一路数据带8行。 |
|
|

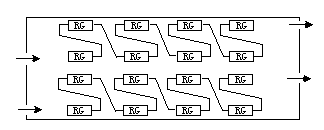

8.1：上蛇行，一路数据带16行，8行折列。 |
| |
|
8.2：下蛇行，一路数据带16行，8行折列。 |
| |
|
1/4（四分之一）扫描 |
4.0：直行走线，一路数据带4行。 |
|
|
4.1：上蛇行，一路数据带16行，8行折列。 |
| |
|
4.2：下蛇行，一路数据带16行，8行折列。 |
| |
|
4.3：上蛇行，一路数据带8行，8行折列。 |
| |
|
4.4：下蛇行，一路数据带8行，8行折列。 |
|
四．LED显示屏的两种常规组装方式
1、框架结构
在屏幕较小时，是在工厂组装成整屏；屏幕较大时，按单元板发货。由工程人员在现场组装。组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体。

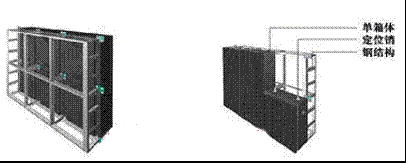

2、箱体结构
箱体与箱体之间采用秘密窃取的方法定位销定位、锁紧机构拉紧，都能使安装更加精密、准确，保证箱体上下、左右之间的LED间距在实际误差要求范围之内，从整体上保证了整个屏体的显示效果。
五．LED显示屏产品一些问题的解答
1、LED显示屏模组规格计算方法：
间距计算方法：
每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗LED灯 如1R、两颗LED灯 2R/1R1G、三颗LED灯 2R1G
长度和高度计算方法：点间距×点数=长/高
如：P16长度=16点×1.6㎝=25.6㎝
高度=8点×1.6㎝=12.8㎝
P10长度=32点×1.0㎝=32㎝
高度=16点×1.0㎝=16㎝
屏体使用模组数：总面积÷模组长度÷模组高度=使用模组数
如：10个平方的P16户外单色LED显示屏使用模组数等于：
10平方米÷0.256米÷0.128米=305.17678≈305个
更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数
如：长5米、高2米的P16单色LED显示屏使用模组数：
长使用模组数=5米÷0.256米=19.53125≈20个
高使用模组数=2米÷0.128米=15.625≈16个
使用模组总数目=20个×16个=320个
2、是不是屏的亮度越来高越好呢？应该怎样决定屏的亮度？
答：不是的，屏亮度越高，价格就越高。亮度太高会刺眼，不舒适。要根据环境的亮度来决定屏的亮度。对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了。如果是大马路，向西，周围没树，白天很亮，就用1/8扫。
3、点距这么多规格，那种好呢？越密越好？
答：不是的，越密就越贵。太稀疏的话，近距离看不清。对于横幅来说，10 mm是比较合适的。有的店面为了省钱，又想做个大的横幅，用点距30mm的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反。
4、显示屏寿命一般多长？
答： LED是一种半导体器件，其寿命为10万小时。LED显示屏的寿命取决于其所采用的LED灯的寿命和显示屏所用的电子元器件的寿命。一般平均无故障时间应不低于1万小时。
八．LED显示屏显示原理
下面是一个8x8的点阵LED结构
从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。
将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

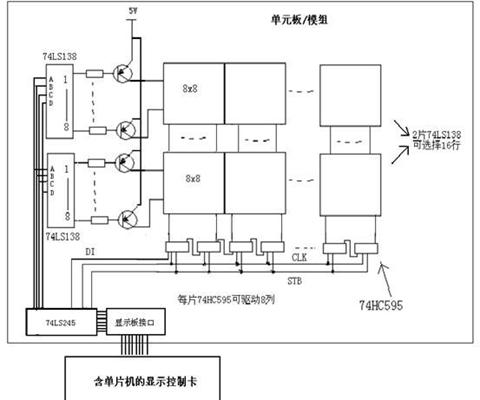

电路原理图示如下：
无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。
将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：
{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,
0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},
{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,
0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},
{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,
0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},
{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,
0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}
这是16x16的点阵汉字，每个汉字32个字节。
比如我们要显示“恭喜发财”这4个字，首先：
送出“恭喜发财”的各头2个字节
0xDF 0xFD 0x7F 0xFF 0xBF 0xFF 0xFF 0xEF
每个字节都是8位，这样一共送出了8x8=64位（列），送出这些位信号是通过
DI信号端送出的（串行送出），在每送出1位时CLK信号端都要高低变换一次，
称为串行移位，使得64位（列）的每一位都被移送到了74HC595的输入端口上。
送出锁存信号STB，即STB信号高低变换一次，这样74HC595的输入端口上64位
（列）数据就被送到74HC595的输出上，一行显示就出来了。锁存信号也使得下一
行数据串行移位送出不会影响到上一行的显示。
由单片机再通过74LS138变换ABCD的组合，选出下一个显示行。
重复的过程，但送出的数据相应的向后移动，即“恭喜发财”的3-4字节、
5-6字节。。。。。。。
行选择也是从第1行到第16行
16行显示一遍称为一个显示刷新周期，无论LED显示屏的大小如何，一个显示刷新周期必须在20毫秒以内完成，否则会出现闪动，单片机速度很快，32行200列以内的显示通常是没有问题的。但当LED显示屏更大时就要选择速度更快的单片机或DSP来完成了。
完成LED显示屏的功能是由控制卡来实现的，无论简单的单色屏还是复杂的全彩屏，显示原理都是一样的，很简单。但如要实现诸如左右移动、飞入飞出、嵌色变换等特殊效果，还需要在单片机或DSP上编写非常复杂的算法程序，却不是一般人能做到的。好在现在有上百家控制卡生产研发的厂家公司，他们推出有性能各异的控制卡可以供我们选择，我们一是要看他们的功能，还要看他们能支持的LED屏像素点，功能越多、支持的像素点越多，价格越贵。
九．单元板/模组认识
室内屏、室外屏、全彩屏等其显示原理都是一样的，而最大的区别就在于显示板的不同，下面我们分别来认识不同的显示单元板/模组。

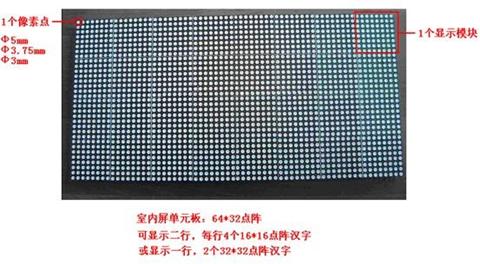

1、室内单元板：
2、半户外模组：
3、全户外模组：
六．显示板芯片简介
认识显示板元件工作原理也是对于组装和维修的基础
驱动芯片主要是74HC595 74HC245/244 74HC138 4953。
74HC245的作用：信号功率放大
单元板/模组是由多块串接在一起的，而控制信号是比较弱的，在信号传递过程中需要将它的功率进行放大
第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。如果DIR=“0”G=“0”则B1输入A1输出，其它类同。
第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。
第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。
第10脚GND，电源地。
第20脚VCC，电源正极。
74HC138的作用：八位二进制译码器
74HC138的作用是用来选择显示行，一个74HC138可以选择8行中的一行，所以单元板/模块上有2块74HC138，这样就可以在16行中选择1行显示
第8脚GND，电源地。
第15脚VCC，电源正极
第1~3脚A、B、C，二进制输入脚。
第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
通过控制选通脚来级联，使之扩展到十六位。
例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，则Y0为“0”Y1~Y7为“1”，详情见真值表。
74HC595的作用：LED驱动芯片，8位移位锁存器
用于驱动显示列，每片74HC595可以驱动8列，多片74HC595串接
在一起，串行列数据信号RI（DATA）、锁存信号STB、串行时钟信号CLK都在这个芯片上
第8脚GND，电源地。
第16脚VCC，电源正极
第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
第13脚EN，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。
第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。
第9脚DOUT，串行数据输出端，将数据传到下一个。
第15、1~7脚，并行输出口也就是驱动输出口，驱动LED。
4953的作用：行驱动管，功率管
每一显示行需要的电流是比较大的，要使用行驱动管，每片4953可以驱动2个显示行
其内部是两个CMOS管，1、3脚VCC，2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。
TB62726的作用：LED驱动芯片，16位移位锁存器
有些单元板/模组使用TB62726代替74HC595，一片TB62726可以驱动16列，仅此而已
第1脚GND，电源地。
第24脚VCC，电源正极
第2脚DATA，串行数据输入
第3脚CLK，时钟输入
第4脚STB，锁存输入
第23脚输出电流调整端，接电阻调整
第22脚DOUT，串行数据输出
第21脚EN，使能输入
其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026的引脚功能一样，结构相似。
七．控制信号与显示接口
控制信号的总结：
CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。
EN使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就
可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
RI数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传
送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最
低位营销管理，如果用二进制表示ABCD信号控制最大范围是16行（1111），1/4扫描中只要AB信号就可以了，因为AB信号的表示范围是4行（11）。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
单元板/模组上显示接口：
显示接口是用用于连接控制卡和单元板/模组之间连接，已将控制信号传递。
由于存在不同的扫描方式，也就有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信号线的排列顺序不一样，原理是一样的。
室内屏多用08接口，室外屏所采用接口非常杂乱，使用12接口的较多，但12接口也不是户外屏的唯一接口。选择控制卡和单元板/模组时，应尽量选择接口一致的，若买到了不一致的接口，也可以根据学到的原理进行改线。
|
接口类型 |
08接口 |
04接口 |
12接口 |
|
排列顺序 |
|
|
|
|
图片 |
|
|
|
|
|
常见于 1/16 1/8扫 |
常见于1/4扫 |
常见于1/4扫 |
八．LED单色条屏（室内屏）组装

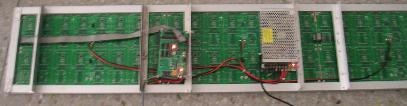

先来了解一下LED单色条屏构成：单元板、电源、控制卡、连线

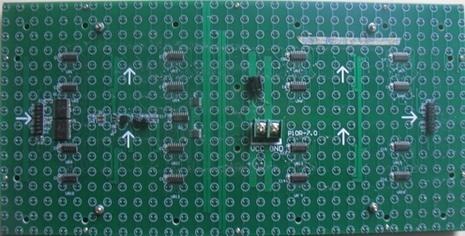

单元板背面

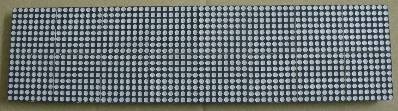

单元板正面
_
开关电源 和 LED条屏控制卡
1、单元板：
单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示效果的。
户内条屏常用的单元板规格有（参数）例：
Φ3.75; 64点宽x16点高; 1/16扫; 户内亮度; 单红/红绿双色
参数解释：
发光直径：指的是发光点的直径，室内屏有Φ5mm、Φ3.75mm、Φ3mm。
单元板大小：64x16 即64列16行，可显示16x16点阵汉字1行4个
1/16扫：单元板的控制方式。
户内亮度：指LED发光点的亮度，户内亮度适合白天需要靠日光灯照明的环境。
颜色：单红，最常用，价格也最便宜。双色一般指红绿，价格高。
如果你想做一个128x16点的屏幕，只需要用2个单元板串接起来就可以了。这样就可以显示16x16点阵汉字1行8个，以此类推。能够支持多少汉字的显示是由控制卡决定的。
2、电源：
由于LED显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。一般采用的开关电源是220V输入，5V直流输出，功率根据需要选取。对于1个单红色户内64x16的单元板，全亮的时候，电流为2A。推理出，128x16双色的屏幕全亮的时候，电流为8A，所以应该选择5V/10A的开关电源。
3、控制卡：
生产控制卡的厂家很多，控制卡的功能大同小异，可根据易使用、服务好、价格优的原则选择。下面这块控制卡可以控制1/16扫的256x16个点的双色屏幕。该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接PC都可以显示储存在里面的信息。
采购单元板和控制卡的时候，应注意接口的一致，常用的接口16PIN 08接口，其它接口还有12接口、04接口等。
|
2 |
A |
B |
C |
D |
G1 |
G2 |
STB |
CLK |
16 |
|
1 |
N |
N |
N |
EN |
R1 |
R2 |
N |
N |
15 |
解释：
ABCD 为行选信号
STB(LT)为锁存信号
CLK(CK)为时钟信号
R1，R2，G1，G2为显示数据（组成16行时用到R1、G1，组成32行时，下
面16行用到R2、G2），若是单色只需要R信号，双色时才用到G信号
EN为显示使能，
N为地（GND）
确认单元板和控制卡的接口一致，就可以直接连接了。如果不一致，就需要自行制作转换线（转换一下线的顺序）
4、连线：
分为数据线，传输线，和电源线。数据线用于连接控制卡和LED单元板的排线，传输线用于连接控制卡和电脑。电源线，就是用来连接电源和控制卡，电源和LED单元板。连接单元板的电源线的铜芯直径不小于1mm（毫米）
5、配件制作：
排线(数据线)制作：
排线和电脑机箱里面的数据线类似，只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线，需要一个工具，就是特殊的钳子（图片），可以大大提高工作效率和良品率。制作排线的材料有：排线，排线头，排线帽。这里要注意一下，如果你制作16PIN（16线）的排线，需要购买16PIN的线和相应大小的排线头和帽。制作步骤，把线头用剪刀剪平，然后放头排线头，（注意线和头的平衡），然后放进压线钳的中央，用力压紧，然后把线绕过来，安装排线帽。
排线帽 很重要，可以有效保护排线，让排线更加结实，不要省。
_
电源线制作：
电源分为220V电源线和5V电源线。220V电源线用于连接开关电源到市电，最好采用3脚插头，可以在五金店买到。这里着重讲述5V直流电的电源线，由于5V的电流比较大，最好采用铜芯直径在1mm以上的红黑对线（务必要红黑）。有条件的话，最好将线的两头装上金属件。
_
RS232线制作：
RS232线，用于连接电脑和控制卡，更新屏幕数据。这里需要用到DB9头和网线（可以在电脑城买到）。仔细观察DB9头，上面有数字的，将5连接棕，将3连接棕白。将网线夹紧，装好在DB9头。（这里很重要，一定要夹紧，自己用力拉几下，看看是否一拉就断）。然后用万用表测量一下两头，是否导通。这里需要指出，DB9的头分公头和母头的。计算机后面的属于母座，所以要买个公插对应。如果不明白请仔细观察一下你的PC。现在的笔记本一般没有串口，请购买一条USB转RS232串口的线。
_
6、布线指南：
第一次安装，请严格按照步骤来操作，减少错误发生。
第1步：检查电源电压，找出直流正负连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。
第2步：先把电源关闭。将V+连接红色线，V-连接黑线，分别连接到控制卡和LED单元板，黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后，请检查，连接是否正确。
第3步：连接控制和单元板，用做好的排线，连接。注意方向，不能接反。请注意，单元板2个16PIN的接口，1个是输入，1个是输出，靠近74HC245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。
_
第4步：连接RS232数据线，将做好的数据线一头连接电脑的DB9串口，另一头连接控制卡，将DB9的5脚（棕）连接到控制卡的GND，将DB9的3脚（棕白）连接到控制卡的RS232-RX。如果你的PC没有串口，可以到电脑城买条USB转RS232串口的转换线。
第5步：再次检查连线，是否正确，黑线连接的是-V和GND。红线连接的是+V和VCC +5V。
第6步：接通220V，正常情况下，电源灯亮，控制卡亮，屏幕有显示。如果不正常，请检查连线。或者查看错误检修。
第7步：打开下载的软件，设定屏幕的参数，发送字幕。具体参照软件使用说明。
7. 外框制作：
外框分类：支架，简易框，不锈钢边框
支架制作：
根据不同的应用场合，外框要求不一样，我们先讲述内嵌安装的时候，不需要外框，但是需要一个安装支架。安装支架一般用铝型材，比较轻便，切割加工容易。我们也可以用万能角铁（就是有很多孔的直角形的铁条）。我们可以看到单元板背面有安装用的铜柱，是用来把单元板固定在支架，支架应该长一点，预留灯箱的安装孔。把单元板，控制卡，电源都固定在支架，数据线和220V电源线要绑在支架上，要绑好，打个结，不要扯几下就掉。这样一个最简单的屏幕就组装好了。可以拿去安装在其他设备上面，如灯箱。
_
简易框制作流程：
我们看到买回来的单元板，会发现亮度不一，或者应用的场合可能有水花，这个时候就需要在屏幕表面贴一个有机玻璃，有机玻璃一般采用茶色，或者暗红色的。有机玻璃可以在广告和装饰材料店买到，是按斤买的。我们采用薄一点的，太薄可能容易弯曲。这里需要提醒，由于有机玻璃的切割需要技巧，最好在买的时候，准备好尺寸，让店铺帮你切割。对于一般场合，需要一个框，我们可以使用铝合金型材（例如截面是正方形的空心铝条），我们可以去铝合金型材店买到。如果采用铝合金框的话，屏幕很小的话，可以把单元板直接固定在外框，强度足够的话，就不需要支架了。具体外框制作工艺，可以参考灯箱的制作。
不锈钢框制作流程：
我们可以看到，很多LED屏幕外框都是不锈钢的。其实不锈钢的外框，只是在简易边框的基础上，包一层薄薄的不锈钢皮。看上去美观，大方，增加附加值。至于包框的流程需要用到折边机，我们可以到厨具制作的小五金厂，代为加工。最好到专业LED外框*作店。专业店，最大的差别就是包边的接缝的很小。
铝合金外框：
我们可以到铝合金型材的材料店购买到符合屏幕厚度的材料，然后切割组装。
十三．LED单色室外屏的组装
在学习了LED单色条屏（室内屏）的组装后，我们再来学习LED单色条屏（室外屏）的组装。
其实无论室内屏还是室外屏其显示原理和组装方法都是一样的，只不过室内屏的单元板和室外屏的模组样式不同而已。
我们还是先来看一下室内屏单元板和室外屏模组的式样：
室外屏模组正面32 * 16点 室外屏模组背面32 * 16点 （分体）
放大的显示驱动板
室外屏模组背面（一体）
下面是一个1米长0.25米高的门头LED大条屏组装过程
它由Φ5 128*32点模组组成，每块模组可显示16x16点阵汉字2行，每行8个字或显示32x32点阵汉字1行，每行4个字

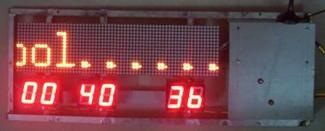

效果图如下图
控制卡：
该卡支持64点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺门头LED屏招牌横幅提供专业，高可靠，低成本的解决方案。操作简单，效果丰富。
应用：6/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏
特点：控制点数：最大1024x32点双色，1/16扫最大1024x64单色，1024x32双色，512x64双色，1/8 扫最大1024x32单色，512x32双色1/4 扫最大 512x32单色，256x32双色.
扫描方式：1/16 1/8 1/4扫.
参数更改：串口发送，无跳线设计.
显示效果：支持任意大小各种字体和图片，GIF动画.
运动效果：多种，GIF动画.
输出接口：16PIN 08接口.
扫描控制：硬件，频率可调.
储存容量：FLASH 4Mbit 无需电池，掉电保存.
通讯方式：RS232/RS485 / USB .
支持组网 250个屏联网.
软件语言：中文，英文，多国语言支持
调试安装：快速简易安装和调试
.工作环境：温度 -20 到 + 80
电源及功率计算：
LED屏的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。数一下单元板上面595的数量就可以计算出功率的。如果屏只是显示文字，1个595的功率0.2A内。由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就OK。当然功率选大一点有好处。
这里推荐使用 铁壳的LED专用5V电源。功率从5V 10A-40A
提示：如何知道电源功率是否足够？屏全亮，测量电源的接线柱的电压，应该在5v-4.7v之间。
下面就开始组装：步骤与< LED单色条屏（室内屏）的组装>是一样的
1、检查电源电压。看看是不是5V左右
检查电源电压，找出直流正负连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分
2、观察单元板和控制卡的接口
控制卡上面有R1 R2 R3 R4 ......而单元板上一般只有R1 或者（R1 R2）。应该怎样连接呢？
控制卡接口- 单元板接口
控制卡上面的 R1对应第1行单元板，R2对应第2行单元板，R3对应第3行单元板，R4对应第4行单元板。见下图

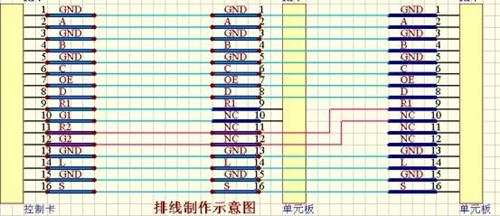

根据下图制作一根数据线。兰色和红色为到排线，其中红色是需要注意的部分。黄色方框为排线头。建议使用排线钳。
制作过程：(如下图，最后用LED-排线钳压好)
3、连接电源线
电源线制作
一定要先比画好长度，不要太长或者短，线头要上锡

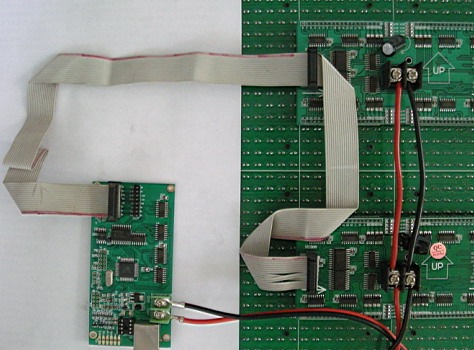

4、连接：
注意：
a. 数据线，红色的边靠近上A（16PIN的2），不要搞反了
b. 不交叉的排线头在最上，交叉的排线头在下面的板
c. 检查电源线有没接错
5、连接串口数据线
这里推荐采用最快捷的网线连接法
连接原理图

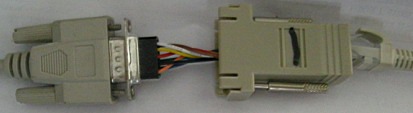

PC串口接网线转换头
网线接控制卡
对于长久的连接，推荐采用焊接方法
6、再一次检查连接：红黑电源线有没反了，数据线方向，等。
声明：如果没有组装经验，或者电子知识，请勿贸然上电。请先组装个小的屏，或者找专人现场指导，以防烧毁屏或者控制板。
7、上电，使用控制卡软件更新屏内容，设置屏参数。用PC发送数据到屏。具体使用方法，参照控制卡的手册。发送设定后，屏显示如下图

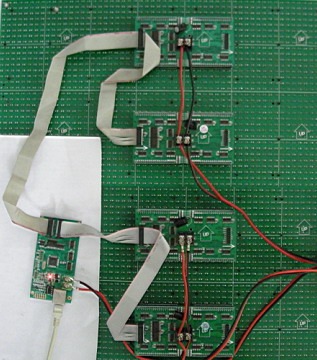

问：如果我想做半米高的屏呢，就是64点高
答：给个图，一看就明白了
8、制作外框，和组装
这个是一个属于五金的问题，看看下面的图片大家就明白了
专用装饰铝合金边框
简易边框
不锈钢边框（支架+外框）3个图片（分别是：内部正背面，外部）
边框这个问题，以就地解决为原则，因为边框不好运输，把钱花在运费太浪费，还有一个问题就是，万一尺寸搞错了改回来就更麻烦。所以推荐大家就近解决。至于方法，大家八仙过海，各显神通，牢固美观就OK。可以去参考一下人家灯箱的制作。漫漫琢磨一下。不锈钢，铝合金，亚克力，PVC，塑料，木头。。什么都可以的，不用太在意的。
九．08接口转12接口原理
1、08接口转12接口原理
如果您自行接线，可通过如下图所示原理接线
（一个08接口可以引出2个12接口）：

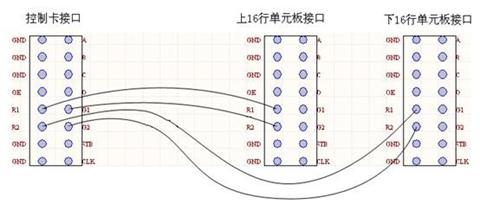

2、连接32点高的屏幕做法：
一般控制卡的数据线R1、G1对应的LED屏幕上16行，R2、G2对应下16行。所以如果你的屏幕是32点高，你的控制卡也支持32行显示，但你的控制卡上只有1个接线口。这时你需要改线：
十．LED胶水及材料说明
一、LED胶水知识：
1、LED胶水的用途：
防水、散热、防氧化等多种用途，主要起保护LED显示屏的作用。
2、LED胶水的分类：
根据用途可以分为生产LED的时候所用的环氧树脂胶水和led显示屏模
组所用的灌胶胶水（以下LED胶水专指LED显示屏模组灌胶胶水）。
根据产品质量与使用环境等因素划分为：特种胶水、高档胶水、低档胶
水等。
3、LED胶水的等次：
目前市场上LED胶水分为三个层次
特种胶水：特种胶水主要是指对LED显示屏使用环境要求超高的LED胶水，
比如耐寒（北方）胶水，耐高温（高温环境）胶水，耐腐蚀（酸
碱环境）胶水等特别要求和环境下使用的LED显示屏胶水。
高档胶水：全彩LED显示屏专用的胶水，一般为黑色胶水，具有较高的耐
热、耐寒、防水效果。
低档胶水：一般防护效果很差。
4、如何评判胶水的好坏：
专业检测：从专业角度分析需要用专门的设备来分析LED胶水的成分，以
及各成分之间的比例以及经过实际环境试验而得出来的实际数
据。
简单识别：在灌胶的时候可以根据正规配比对，检查其流平性、固化时间等
主要数据，固化后可以根据成色情况以及胶粒的弹性来查看胶水
的好坏。LED模组成品可以卸掉螺丝与盖板利用简单的揉搓来
判断（好的一般软硬适中、弹性好）。
二、LED显示屏模组使用材料说明：
1、LED灯：红灯1000-1200mcd，绿灯2000-3000mcd：
LED灯是LED模组品质的主要决定因素，决定LED灯好坏的主要材质因素是：芯片、支架、胶水（环氧树脂）、金线等，决定LED品质的另外一个因素是封装工艺。优选，红灯：620-625nm，亮度达到1000-1200mcd，绿灯520-525，2000-3000cd。
2、LED驱动IC：日本东芝TB-62726恒流驱动IC
高档模组中常用恒流驱动IC代替4953，日本东芝的TB-62726是专为LED全彩显示屏专门设计的一款恒流驱动IC，具有最大输出电流大、误差小、耐高压能力强而著称，是很多高档LED显示屏招标时指定使用品牌IC，使制作的LED显示屏画面稳定、一致性好、使用使用寿命长，并且为LED显示屏直接提供一道超强的保护伞。
3、其他LED配件与LED材料
为了使LED模组整体品质上升到更高的档次，在其他元器件上均优选用好的LED配件：
1、电源座（加强型）：电源座是承接电源线与PCB板链接的主要器件，虽然不是决定LED显示屏品质的主要方面，但是其结实耐用性、导电性能等也影响着显示屏屏体的寿命与防护等级，
2、排针（带简易牛角）：排针是通过排线连接控制系统与PCB板控制电路的主要元器件，优选带牛角的排针，不但使装屏时防止排线插反造成返工，更可以有效防止排针外露挂伤装屏/维修人员；
3、电阻、电容等其他元器件：俗话说事无巨细，由于LED显示屏经常开关机，电容的好坏也影响着开关机时候对显示屏屏体的保护，电阻是控制显示屏电流的主要元器件，有优选大厂品牌产品。
一款好的产品绝对是好的材料、配件与做工的完美结合。
十一．汇总LED显示屏中的常见IC
初识LED显示屏的朋友对LED大屏幕常用的IC摸不着北，本人就对常见IC做个简单汇总，方便大家参考，如有错误，及时提出，以免误导：
74HC245的作用：信号功率放大，双向3态数据缓冲器（不带锁存），就是给低输出能力的芯片提供高带载能力.
74HC138的作用：八位二进制译十进制译码器
4953的作用：行驱动管，功率管
74HC595的作用：列驱动管，LED驱动芯片，8位移位锁存器（主用室内单元板）
台湾聚积MBI5024, MBI5026, 日本东芝TB62726的作用：LED驱动芯片，16位移位锁存器（主要用于室外模组）；其功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口
上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出,TB62726与5026的引脚功能一样，结构相似。
